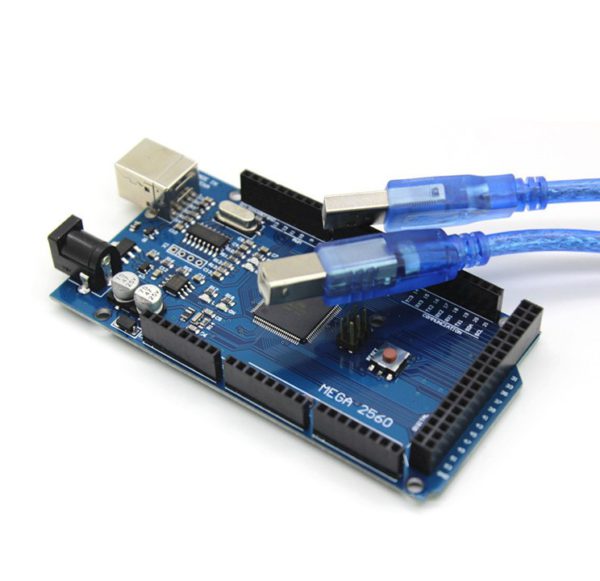

1X Carte Arduino Mega 2560

Arduino Mega2560 REV3 ATmega2560-16AU ATMEGA16U2-MU Board officiel et Câble USBEn plus de toutes les caractéristiques de la carte précédente, l’Arduino MEGA 2560 utilise désormais une puce ATMega16U2 au lieu de la puce ATMega8U2. Cela permet des taux de transfert plus rapides et plus de mémoire. Aucun pilote n’est nécessaire pour Linux ou (un fichier inf pour Windows est nécessaire et inclus dans l’IDE de Arduino).Le MEGA2560 R3 ajoute également des broches SDA et SCL à côté de l’AREF. De plus, deux nouvelles broches sont placées près de la broche RESET. L’un d’eux est l’IOREF qui permet aux boucliers de s’adapter à la tension fournie par la carte. L’autre est un non connecté et est réservé à des fins futures. Le Arduino MEGA 2560 R3 fonctionne avec tous les boucliers existants mais peut s’adapter aux nouveaux boucliers qui utilisent ces broches supplémentaires.La révision 3 du conseil d’administration présente les nouveautés suivantes :– brochage : ajout des broches SDA et SCL qui sont proches de la broche AREF et de deux autres nouvelles broches placées près de la broche RESET, les IOREF qui permettent aux boucliers de s’adapter à la tension fournie par la carte. À l’avenir, les boucliers seront compatibles à la fois avec les cartes qui utilisent l’AVR, qui fonctionnent avec 5V, et avec les For Arduino Due qui fonctionnent avec 3,3V. Le second est une broche non connectée, qui est réservée à des fins futures.– Circuit RESET renforcé.– Les Atmega 16U2 remplacent les 8U2.Spécification : Microcontrôleur ATmega2560 Tension de fonctionnement 5V Tension d’entrée (recommandée) 7-12V Broches E/S numériques 54(dont 14 fournissent une sortie PWM) Broches d’entrée analogique 16 Courant continu par E/S Pin 40Ma Mémoire Flash 256KB dont 4 KB utilisés par le bootloader Courant continu pour 3,3 V Pin 50 Ma SRAM 8 KB EEPROM 4KB Vitesse de l’horloge 16MHz UGS : AR-MO-12 Catégories : Arduino & Modules, Electronique, Microcontrôleur Étiquettes : Arduino, Arduino Mega, Arduino Uno, Kit Arduino, Microcontrôleur
