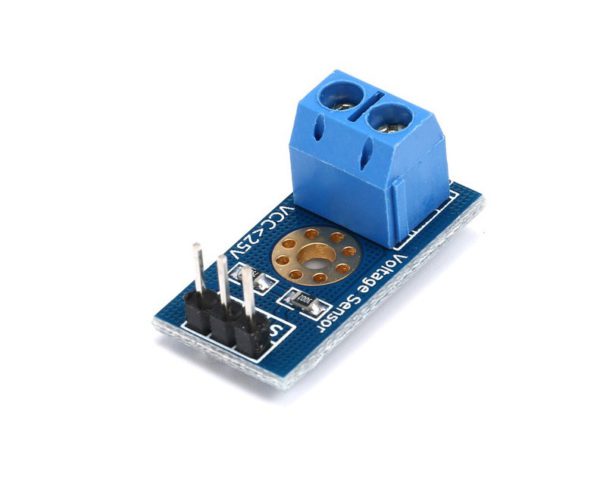

Capteur de Tension Voltage Sensor

Capteur de tension Voltage SensorModule de capteur de tension standard Test des briques électroniques Robot intelligent pour le kit arduino DiyTaille : 25mm×13mm/0.98″×0.51″(environ) Ce module est basé sur le principe de la conception de diviseurs de tension résistifs, peut rendre la tension d’entrée du connecteur rouge 5 fois plus faible. pour des tensions d’entrée analogiques jusqu’à 5 v, la tension d’entrée du module de détection de tension ne doit pas dépasser 5Vx5=25V (si vous utilisez des systèmes de 3,3V, la tension d’entrée ne doit pas dépasser 3,3Vx5=16,5V). pour les puces arduino AVR ont une AD de 10 bits, ce module simule donc une résolution de 0,00489V (5V/1023), Ainsi, la tension minimale du module de détection de la tension d’entrée est de 0,00489Vx5=0,02445V. Plage de tension d’entrée : DC0-25 V Plage de détection de la tension : DC0.02445 V-25 V Résolution analogique en tension : 0,00489 V Interface de sortie : “ ” connecté 5/3.3V, “-” connecté GND, “s” connecté AD Interface d’entrée DC : borne rouge positive avec VCC, négative avec GND Par connecteur 3P, connectez ce module à l’extension de carte, vous permet non seulement de détecter plus facilement la présence d’une batterie, peut également utiliser l’écran LCD IICLCD1602 pour afficher la tension. UGS : CAP11 Catégories : Capteur, Electronique Étiquettes : Arduino, Capteur, Capteur de tension
